一般特性

• 檢測類型：光電采樣
• 脈沖數：最大 5000

功能安全性參數

• 平均失效時間（天）：140 a
• 使用壽命（...月...天）：20 a
• L10h：70 E+9 在 6000 rpm
• 診斷范圍：0 %

電氣特性

• 工作電壓：10 ... 30 V DC
• 空載電流：最大 60 mA

輸出

• 輸出類型：推挽
• 電壓降：< 3 V
• 工作電流：單通道最大 40 mA ，短路保護，反極性保護
• 輸出頻率：最大 200 kHz
• 上升時間：400 ns

連接

• 電纜：∅7.8 mm, 6 x 2 x 0.14 mm2, 1 m

符合標準

• 防護等級：DIN EN 60529, IP54
• 氣候條件：DIN EN 60068-2-78 , 無凝露
• 輻射干擾：EN 61000-6-4:2007/A1:2011
• 抗干擾：EN 61000-6-2:2005
• 抗沖擊：DIN EN 60068-2-27, 100 g, 3 ms
• 抗振動：DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz

許可和認證

• UL認證：cULus 認證，通用，Class 2 電源

周圍環境

• 工作溫度：
• 玻璃碼盤：-5 ... 80 °C (23 ... 176 °F) , (移動電纜)-20 ... 80 °C (253 ... 353 K), (固定電纜)
• 塑料碼盤：-5 ... 60 °C (23 ... 140 °F) , (移動電纜)-20 ... 60 °C (253 ... 333 K),(固定電纜)
• 儲存溫度：
• 玻璃碼盤：-40 ... 85 °C (-40 ... 185 °F)
• 塑料碼盤：-40 ... 70 °C (-40 ... 158 °F)

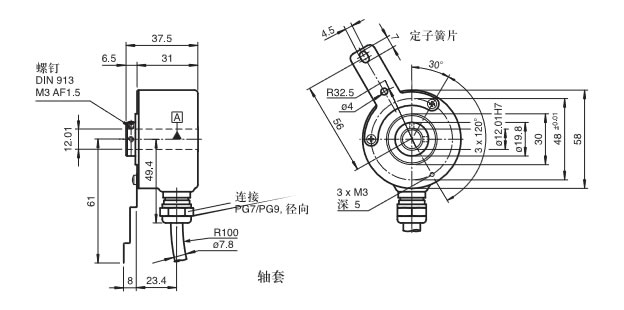

機械特性

• 外殼：鋁粉涂層
• 法蘭：鋁
• 軸：不銹鋼 1.4305/AISI 303
• 重量：大約 290 g
• 旋轉速度：最大 6000 min -1
• 瞬時慣量：≤ 40 gcm2
• 起動轉矩：≤ 1,5 Ncm
• 角度偏差：1 °
• 軸向偏差：最大 1 mm
